Торцефрезерный станок

Под заказ
Станок предназначен для фрезерования торцов сварных и горячекатаных двутавровых балок, балок коробчатого сечения, и других видов металлоконструкций

В корзину В корзине
Задать вопрос

Торцефрезерный станок купить в Екатеринбурге в лизинг стало возможно. Специалисты нашей компании расскажут о всех тонкостях работы оборудования, а после покупки  сервисная служба произведет монтажные и пуско-наладочные работы, а также обучат ваш персонал.

Типоразмеры станков TR АА ВВ

Модель Рабочий ход
АА Вертикальный ход, мм. ВВ Горизонтальный ход, мм.
1 TR 1015*  1000 1500
2 TR 1520 1500 2000
3 TR 2020 2000 2000
4 TR 1215 1200 1500
5 TR 2060 2000 6000
6 TR 4080 4000 8000
7 TRААВВ возможно изготовление станка под ваши требования

*Характеристики представлены для модели TR1015

Технические характеристики:

Параметр

Значение

Горизонтальная рабочая скорость перемещения фрезерной головки, мм/мин. 100-800 (отображается на дисплее пульта управления)
Вертикальная рабочая скорость перемещения фрезерной головки, мм/мин. 100-800 (отображается на дисплее пульта управления)
Скорость ускоренного перемещения (горизонтального/ вертикального),   мм/мин. 1200
Мощность двигателя вертикальной подачи, кВт 3,0
Мощность двигателя горизонтальной подачи, кВт 2,2
Допустимый диаметр фрезы, мм 125-250
Поворот фрезерной головки Тип ручной
Угол поворота, град. 0~45о
Контроль поворота визуально по шкале
Питание 380В ≤ ± 10%(при номинальной частоте), 50Гц ≤ ± 2%(при номинальном напряжении), 3ф
Эксплуатация –10ºC ~ 40 ºC макс. среднемесячная относительная влажность 90%

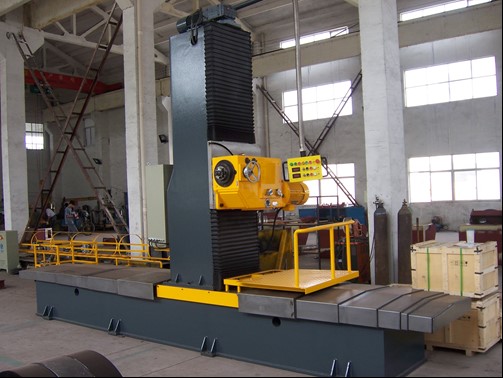

Торцефрезерный станок состоит из следующих основных узлов: станина, горизонтальный скользящий стол, колонна, вертикальная каретка, фрезерная головка, система подачи и электрическая система.

Корпус станка представляет собой сварную конструкцию из горизонтальной станины и колонны, обработанную после сварки для снятия напряжений. Направляющие изготовлены из высококачественной стали для увеличения прочности и износостойкости.

Горизонтальный скользящий стол и вертикальная каретка представляют собой литые детали для увеличения сопротивления ударной нагрузке.

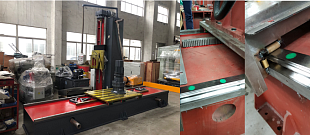

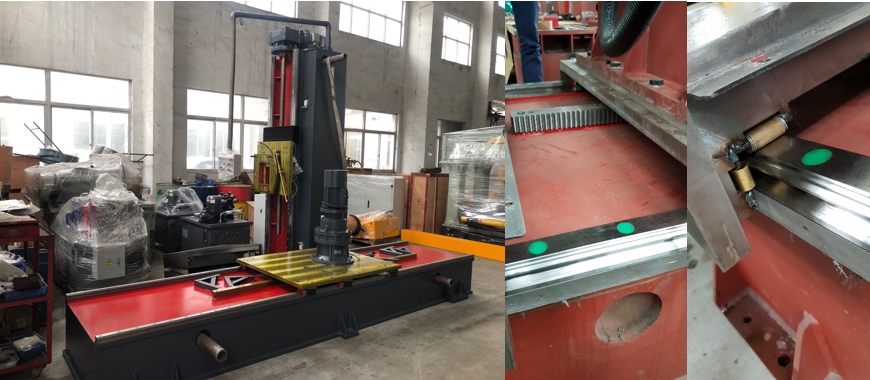

Ручной насос смазки горизонтальных шариковых рельсовые устройства линейного перемещения

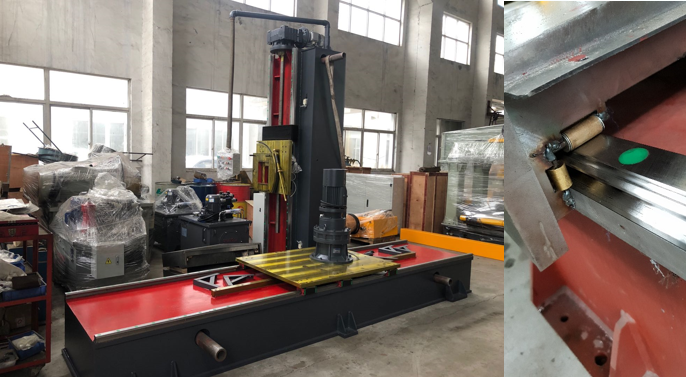

Между рельсовыми направляющими и горизонтальным скользящим столом предусмотрена рельсовая крышка для защиты рельсов от металлической стружки/крошки и т.д.

Горизонтальная система подачи осуществляется мотор-редуктором, посредством зубчатой рейки, двигающей скользящий стол по рельсам.  Скорость регулируется с помощью инвертера.

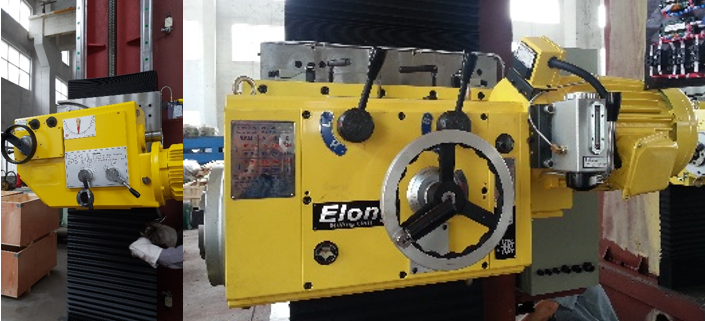

Фрезерная головка имеет возможность поворота в вертикальной плоскости на угол до 450, что позволяет получать фаски на фрезеруемых кромках. Поворот осуществляется вручную с помощью зубчатого сектора и червячной передачи. Возможна установка моторизованного привода (опционально).


Модель Мощность, (кВт) Фреза
(Ø мм)
Скорость вращения шпинделя, (об/мин) Ступеней Ход по оси  Z
1 HD750 7,5 125-250 75-420 6 80 мм

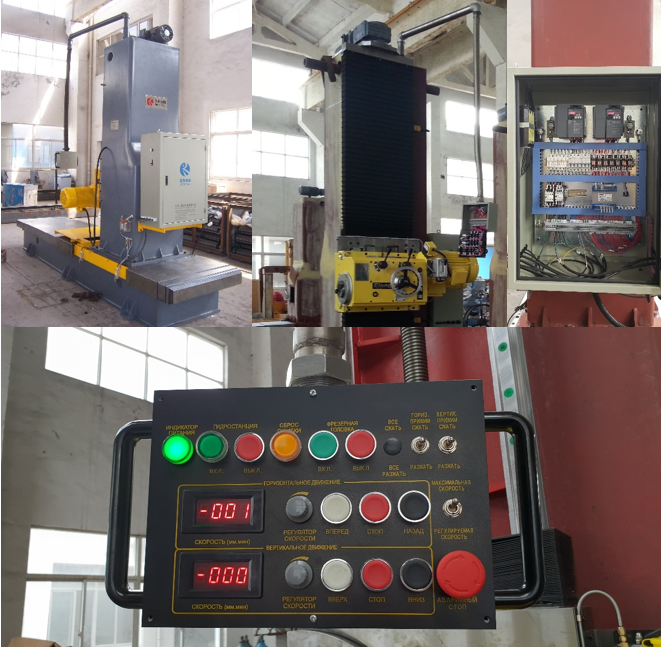

Управление станком производится при помощи выносного пульта, расположенного на поворотной стойке, что позволяет оператору управлять станком, находясь с любой его стороны.

Вертикальная передача осуществляется с помощью мотор-редуктора через винтовую пару, при этом по направляющему колонны перемещается фрезерная головка и скорость регулируется инвертером.




Комплект поставки:

Наименование Компл.
1 Горизонтальная станина, в том числе: корпус, горизонтальные направляющие, скользящий стол, механизм передвижения, зубчатая рейка, система смазки, рабочая площадка, защитный кожух. 1
2 Колонна, включающая: корпус колонны, вертикальные направляющие, механизм передвижения, вертикальную каретку, фрезерную головку, систему смазки, защитный кожух. 1
3 Опорные столы с гидравлическими прижимами для фиксации детали (Опция). 2
4 Гидравлическая система с гидростанцией. 1
5 Система управления, включая: пульт управления, шкаф управления, инверторы переменного тока и т.д. 1
6 Руководство по эксплуатации (включая чертеж фундамента, электрическую схему, гидравлическую схему). 1
7 Фреза Ø 200 мм (в том числе: ключ для смены режущих пластин). 1

Видео работы торцефрезерного станка
